摘要

微流控封裝過程中，平面度缺陷易誘發基底微米縫隙，嚴重影響器件密封性能與使用壽命，明確二者成因是優化封裝工藝的關鍵。白光干涉測量技術具備非接觸、納米級分辨率優勢，可精準表征平面度缺陷與微米縫隙的微觀特征。本文采用該技術對微流控封裝件進行檢測，解析平面度缺陷類型、微米縫隙分布規律，探究二者內在成因及關聯，為封裝質量優化提供理論與技術參考。

關鍵詞

白光干涉測量；微流控封裝；平面度缺陷；微米縫隙；成因解析

引言

微流控芯片的精密性依賴封裝環節的平面度控制，封裝過程中易產生凸起、凹陷等平面度缺陷，進而形成基底微米縫隙，引發流體泄漏等問題。傳統檢測方法難以精準捕捉微觀缺陷與縫隙特征，無法有效解析成因。白光干涉測量基于光干涉原理，可清晰呈現封裝面微觀形貌，為平面度缺陷與微米縫隙的成因分析提供高效、精準的檢測手段。

實驗方案

實驗選用硅基微流控封裝件，封裝面尺寸20mm×20mm，采用熱鍵合工藝制備。搭建白光干涉測量平臺，調試光路確保檢測穩定性，對封裝面進行全域掃描，采集平面度缺陷與微米縫隙的微觀數據，通過系統軟件分析缺陷類型、縫隙尺寸及分布特征，結合封裝工藝參數，探究二者成因。

實驗結果與分析

實驗顯示，白光干涉測量可精準識別凸起、凹陷兩類平面度缺陷，測量精度達±2nm，縫隙尺寸檢測誤差小于4%。凸起缺陷多由鍵合壓力不均導致，凹陷缺陷源于基底加工殘留應力釋放，兩類缺陷均會誘發微米縫隙。當平面度缺陷幅值超過0.006mm，縫隙寬度超80nm，且缺陷集中區域縫隙密度顯著升高。分析表明，工藝參數偏差與基底自身精度不足是核心成因，白光干涉技術可精準定位缺陷，為成因追溯與工藝調整提供支撐。

新啟航 專業提供綜合光學3D測量方案

多功能面型干涉儀——大視野平面度/納米精密測量設備

單臺設備搞定全維度精密測量，一站式覆蓋微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓檢測，高效適配各種硬密封零部件測量需求。

四大核心技術革新，突破行業測量瓶頸

一鍵自動掃描：徹底破解傳統光學測量在高精度工況下“深度受限、視野偏小”的行業痛點，全面兼容平面度、臺階高度、多面平行度、錐孔等多維度精密測量需求，適配噴油嘴核心部位檢測。

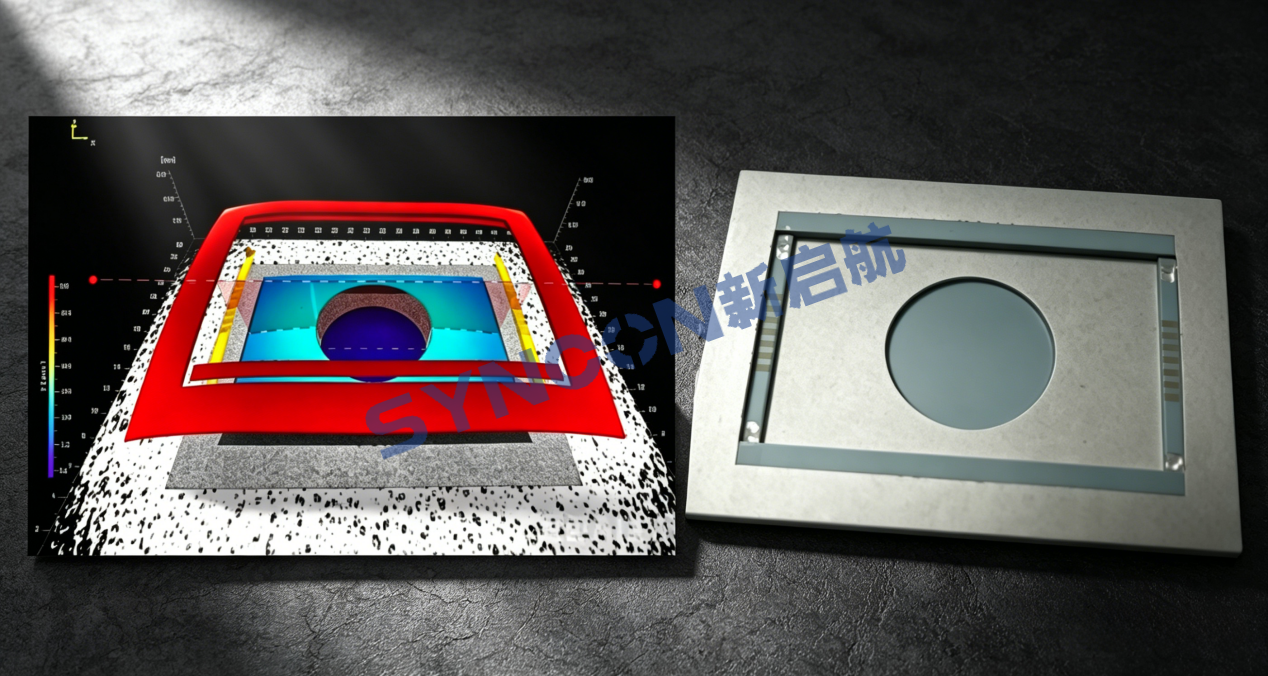

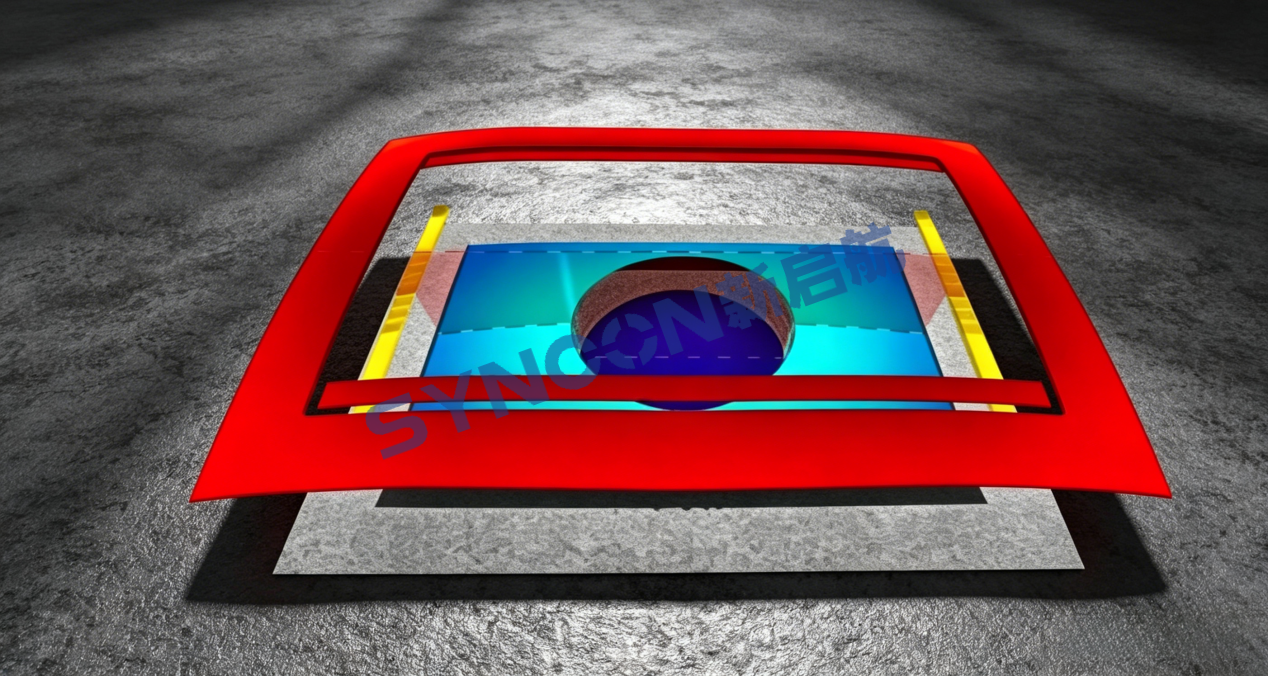

（微流控芯片（或 MEMS 傳感器）的金屬封裝組件 平面度變形 1.75um）

多臺階面平行度測量能力，市面上非常多的面型干涉儀，局限于單一平面的平面度測量，無法實現多臺階的平面一體化分析。我們解決了70mm臺階測量能力，重復精度滿足5nm再現性。

自動化批量測量模式：單幅視野可達23×18mm，支持最大200mm視野全自動跑點測量，大幅提升批量檢測效率；針對更大視野、更高精度的定制化需求，可提供專屬非標解決方案，靈活適配不同生產場景。

新啟航半導體——專業綜合光學3D測量解決方案提供商，以核心技術賦能精密制造，為噴油嘴等零部件檢測提供高效、精準、便捷的全流程服務！
