引言
在精密機械配合、液壓密封結構、齒輪傳動及耐磨零部件加工領域，工件表面不僅需要控制基礎高低起伏粗糙度，更需精準把控微觀表面實體接觸承載能力。傳統高度類粗糙度參數僅反映表面凹凸數值大小，無法直觀體現峰頂承載占比、有效接觸面積及耐磨服役特性，難以支撐重載、密封及高頻摩擦工況下的工藝管控。Smr、Smr1、Smr2作為國際標準核心支承長度率系列參數，專門用于量化表面輪廓材料支承占比與接觸分布特性，是評定工件耐磨性能、密封可靠性與配合使用壽命的關鍵指標。白光干涉儀依托非接觸三維高精度測量能力，可快速精準測算各項支承長度率參數，成為工業精密粗糙度合規檢測的主流設備。
Smr系列支承長度率核心參數深度解讀
Smr系列參數以材料支承比率為核心邏輯，表征不同截面高度下表面實體材料的有效支承長度占比，直接決定工件實際接觸承載和耐磨表現。Smr為通用材料支承長度率，指指定輪廓截面高度處實體材料支承長度與總測量長度的比值，直觀反映表面峰頂有效承壓區域占比，是判定工件初期磨合與基礎承載能力的核心參數。Smr1為第一道關鍵截面支承率，對應表面峰頂磨合區域的材料占比，主要用于評估工件初期裝配接觸狀態，預判零部件初期磨損速率與貼合穩定性。Smr2為功能支承截面支承率，對應工件長期服役工作接觸區間的材料占比，直接關聯零部件長期耐磨壽命、密封防滲效果與持續傳動穩定性，對模具、軸承、密封件等核心耐磨工件工藝優化極具指導價值。
白光干涉儀支承長度率粗糙度測量實施方式
采用白光干涉儀開展Smr系列參數粗糙度測量時，嚴格遵循表面紋理測量標準要求，提前完成設備光路校準、基準標定及環境減振控溫處理，保障測量數據穩定可靠。設備利用白光短相干干涉原理，對工件測量區域進行全域三維形貌掃描，采集高密度微觀輪廓原始數據，通過標準濾波算法去除工件宏觀形狀誤差與測量雜訊干擾。系統依據評定規范自動截取對應測量截面，精準計算輸出Smr、Smr1、Smr2各項支承長度率參數，同步生成材料支承率曲線與微觀形貌分布圖。該測量方式全程非接觸無損檢測，數據重復性好、檢測速度快，適配各類精密耐磨件、密封件及傳動部件的粗糙度批量檢測與工藝研發質控工作。新啟航 專業提供綜合光學3D測量方案
粗糙度測量解析：激光共聚焦顯微鏡實測數據不準的核心原因及解決方案
一、激光共聚焦顯微鏡粗糙度實測偏差問題解析
在精密樣品粗糙度實際檢測中，很多用戶會發現：激光共聚焦顯微鏡的測量數據常常出現偏差、重復性不佳，與白光干涉儀檢測結果不一致。但設備檢測標準塊時數據卻精準穩定，這一現象的核心原因，是設備視野局限與ISO粗糙度檢測標準不匹配。
1.1 共聚焦鏡頭視野的先天局限性
激光共聚焦顯微鏡的測量精度與物鏡倍率正相關，行業內檢測納米級粗糙度，普遍采用尼康50倍APO高倍物鏡。但高倍率必然壓縮視野范圍，該鏡頭的單幅FOV視野僅0.5mm，成像取樣范圍極小。
1.2 ISO標準對超細粗糙度的檢測規范（ISO4287/ISO4288）
針對Ra≤100nm（0.1μm）的超精密表面粗糙度檢測，國標與國際標準有明確硬性參數要求，具體參數如下：
適用粗糙度區間：0.02μm～0.1μm
取樣長度Lr（截止波長λc）：0.25mm
評定長度Ln（有效評估長度）：默認5倍取樣長度，Ln=5×0.25mm=1.25mm
短波濾波λs（噪聲過濾）：2.5μm（Lr/100）
1.3 數據不準的核心根源
結合設備參數與檢測標準可清晰看出：激光共聚焦50倍物鏡僅0.5mm的單幅視野，無法覆蓋1.25mm的標準評定長度，不滿足ISO粗糙度檢測的基礎規范。
這也是檢測差異的關鍵：
檢測標準粗糙度塊時，樣品表面形貌規則、均勻一致，取樣長度的差異不會影響最終檢測結果，數據精準穩定；
檢測實際工業樣品時，工件表面不同位置的粗糙度、微觀形貌存在天然差異，過小的取樣視野不具備全域代表性，最終導致測量數據失真、與標準設備數據偏差較大。
該問題同樣適用于ISO25178面粗糙度檢測標準，取樣范圍不足，會直接影響檢測數據的科學性與準確性。
1.4 視野拼接補償方式的弊端
為彌補視野不足的缺陷，行業內常采用圖像拼接的方式拓展檢測范圍，但拼接精度完全依賴設備運動平臺的硬件實力，極易引入新誤差：
壓電平臺：拼接精度最高、誤差最小，但設備成本昂貴；
直線電機平臺：精度與成本均衡，適配常規精密檢測場景；
伺服電機平臺：成本最低，但高倍率成像拼接后，易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差；行業通常通過算法濾波掩蓋瑕疵，無法從根本上解決數據偏差問題。
二、大視野3D白光干涉儀：全域高精度粗糙度測量解決方案
針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點，大視野3D白光干涉儀突破傳統精密測量設備的技術瓶頸，兼顧超大視野、納米級高精度、全場景適配，重新定義超精密表面測量標準，為半導體、精密光學部件、高端工件檢測提供可靠的數據支撐。
四大核心技術革新，全面碾壓傳統測量設備
超大視野+納米級高精度，效率精度雙突破
打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾，搭載自主研發0.6倍輕量化專用鏡頭，實現15mm超大單幅視野，遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構，無需頻繁切換設備，一臺儀器即可兼顧大視野全域觀測與納米級高精度測量，完美覆蓋ISO標準評定長度要求，從根源解決取樣范圍不足導致的數據偏差問題。

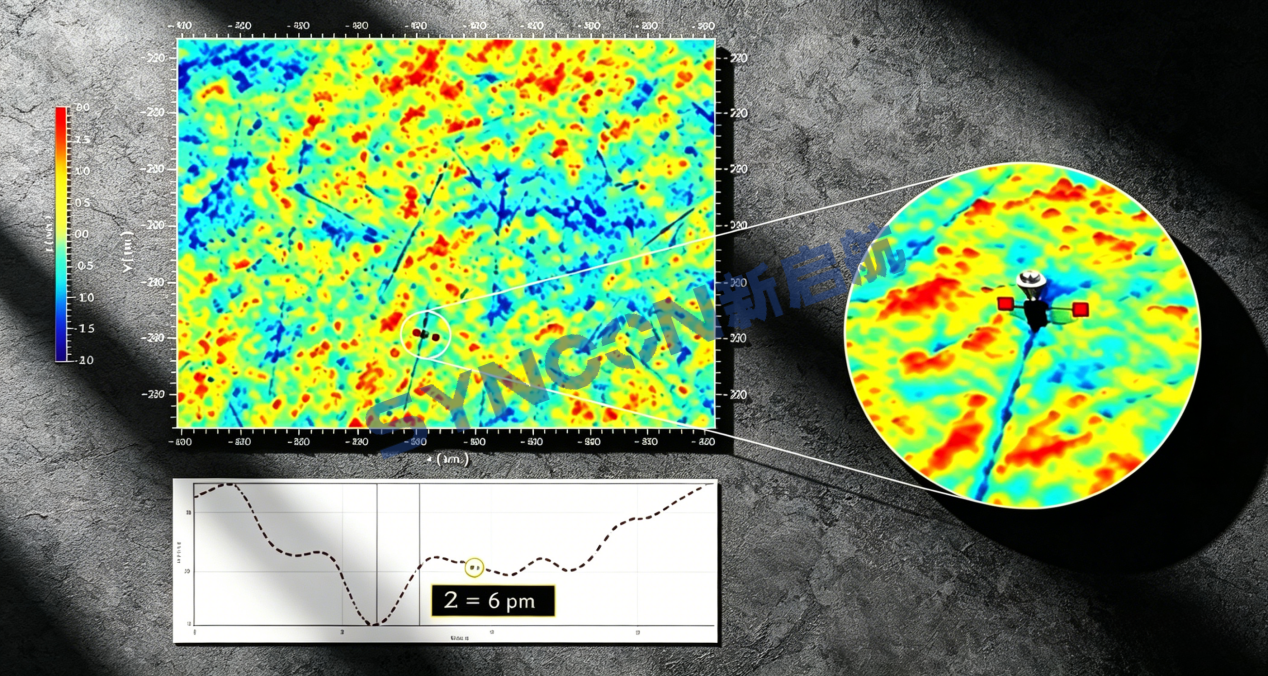

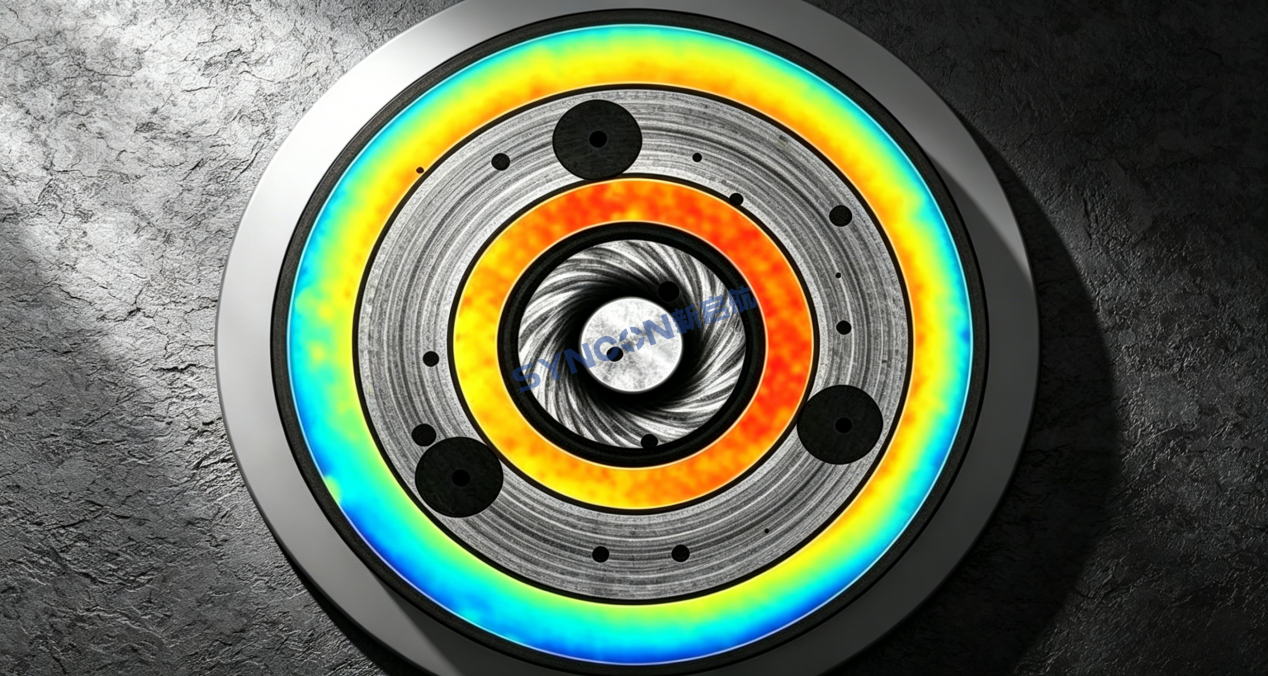

實測可精準完成14mm端面平面度檢測，最低可解析6pm（0.006nm）的超微觀形貌變化，完全滿足Ra100nm以下超精密粗糙度的檢測需求。

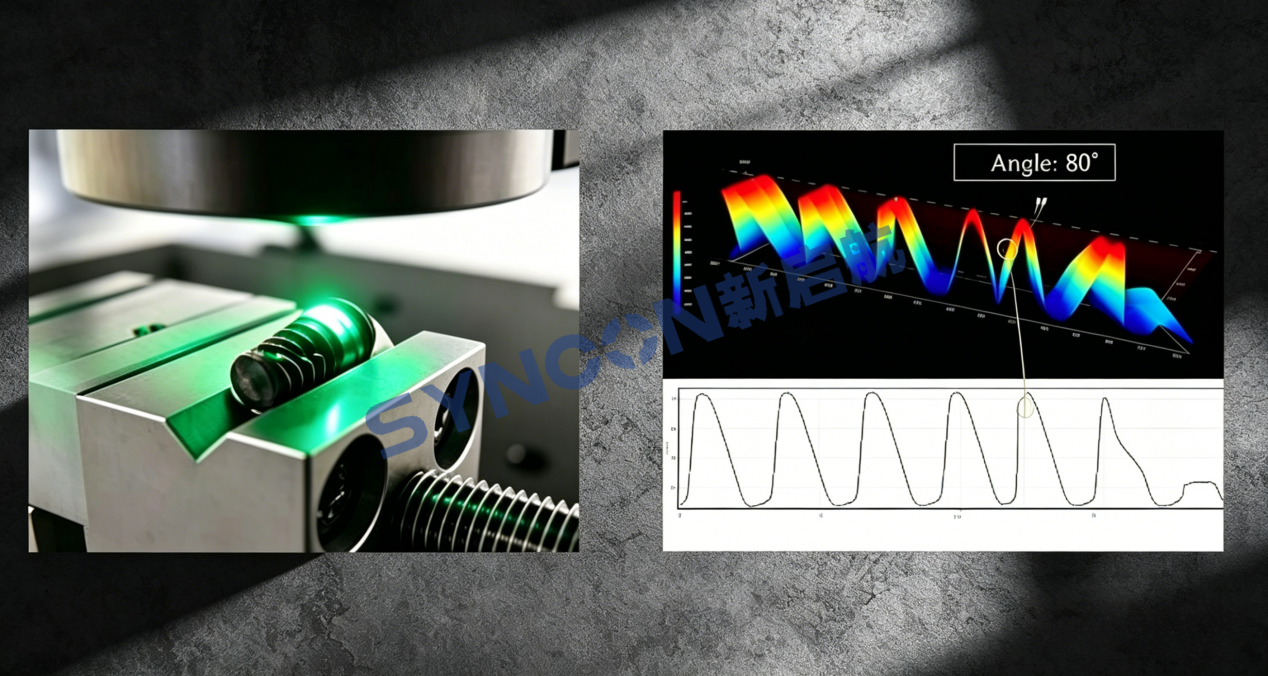

2. 80°超陡斜面測量，突破平面測量局限
打破傳統白光干涉儀僅能檢測平面樣品的技術壁壘，支持80°陡峭斜面、錐面、異形曲面高精度測量，全面適配復雜形貌工件檢測場景，無需額外搭配專用測量設備，實現平面、曲面、異形件全場景一體化檢測。

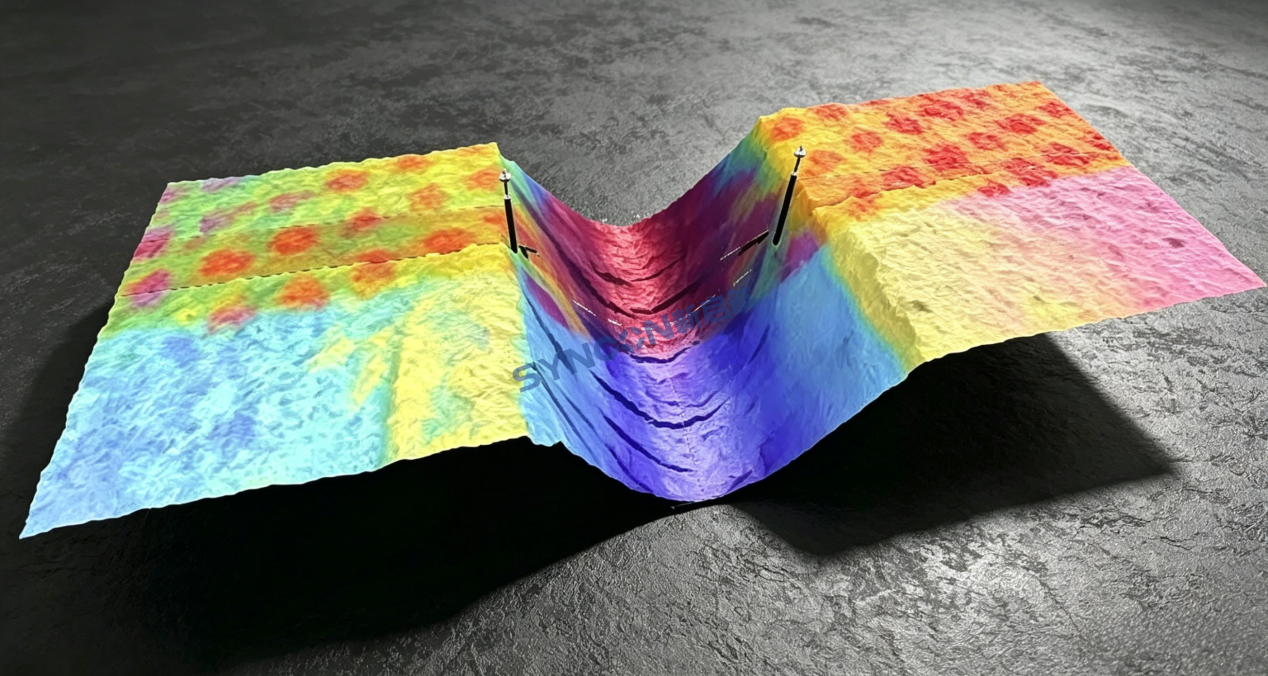

3. 真彩色3D成像，形貌細節全面還原
突破行業技術瓶頸，在保留高端黑白CMOS高清干涉條紋解析能力的基礎上，新增RGB三原色真彩色成像功能，摒棄傳統設備單一黑白成像的弊端。可清晰還原樣品表面微觀形貌、色彩差異與紋理細節，測量信息更全面、數據分析更直觀，讓檢測數據、形貌圖像雙重可追溯。

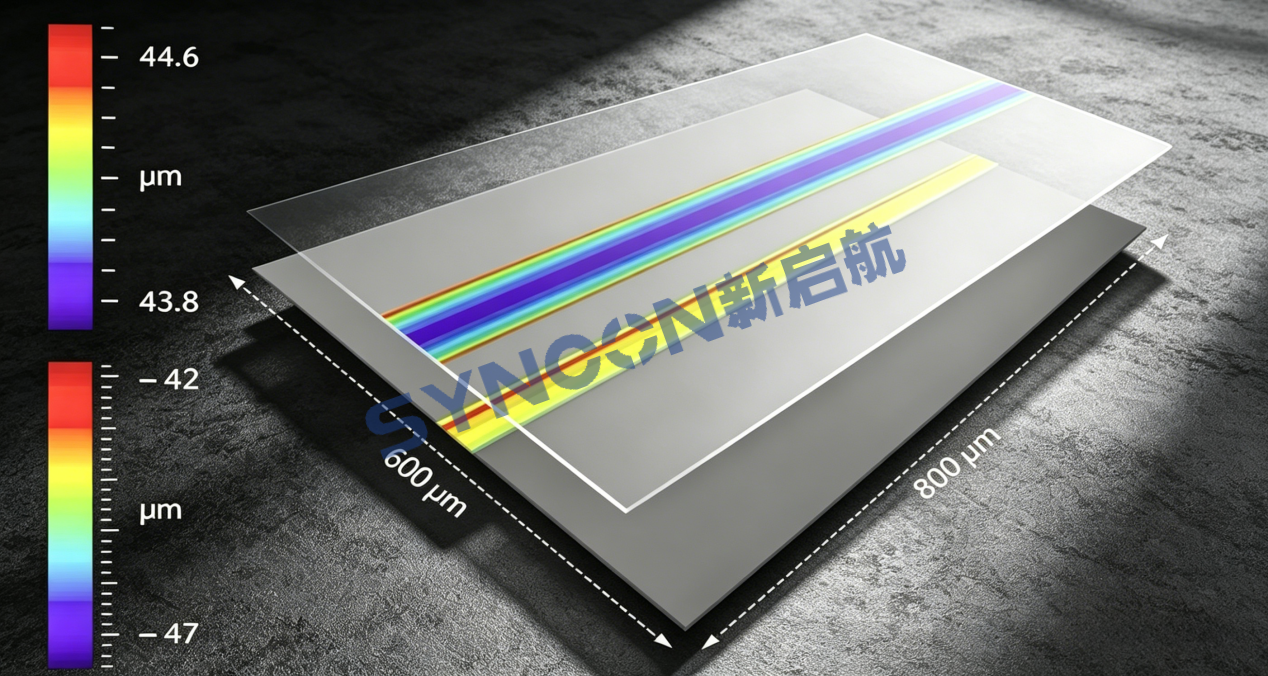

4. 雙平面平行度檢測，適配多結構樣品
采用定制化光路設計，可精準完成非透明工件的厚度檢測與上下平面平行度測量，完美適配多層結構、非透明精密部件的檢測需求，極大拓寬設備適用場景，提升設備通用性與實用性。
三、總結
激光共聚焦顯微鏡粗糙度實測數據不準，并非設備精度不足，而是高倍鏡頭視野無法匹配ISO標準評定長度，拼接補償方式易引入機械誤差，無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢，從根源解決取樣不達標、數據失真、場景受限等行業難題，是當下超精密表面粗糙度測量的優選方案。
新啟航半導體，專注提供一站式光學3D精密測量解決方案，以核心技術突破賦能工業精密檢測，助力各行業實現高效、精準、標準化的質量檢測與品質升級。
