精密光學鏡筒（Optical Lens Barrel）量產加工過程中，定位面平面度（Flatness）一致性偏差是影響裝配精度與成品成像質量的關鍵工藝異常。量產階段，CNC切削應力、工裝裝夾定位誤差、批次加工參數波動等因素，易造成鏡筒定位面微形變，引發批量平面度一致性偏差。該缺陷會直接造成光學組件同軸度（Optical Assembly Coaxiality）偏移、裝配貼合間隙不均，最終導致產品成像模糊、對焦失效，屬于精密光學零件量產中可溯源的典型工藝問題。
傳統人工抽檢、機械式卡尺檢測精度有限，無法識別微米級平面度偏差，難以實現量產制程的前置質量管控。本次工藝整改采用光學輪廓儀（Optical Profiler）搭配多功能面型干涉儀（Multi-functional Surface Interferometer）開展全維度精密檢測，依托設備微納級掃描精度，對鏡筒定位面進行全域連續掃描，采集工件平面度峰谷差值，繪制批次偏差趨勢曲線，精準鎖定偏差分布規律與異常成因。
結合實測檢測數據溯源問題根源，優化量產工藝參數：調整CNC切削轉速與進給量，弱化加工應力形變；統一工裝裝夾基準，消除系統性定位誤差；增設工序間時效處理，釋放工件殘余應力。整改后，鏡筒批次平面度一致性偏差由最高0.03mm穩定控制在0.005mm以內，產品批次良率大幅提升，實現精密檢測與量產工藝的閉環質控。
精密測量設備核心技術參數

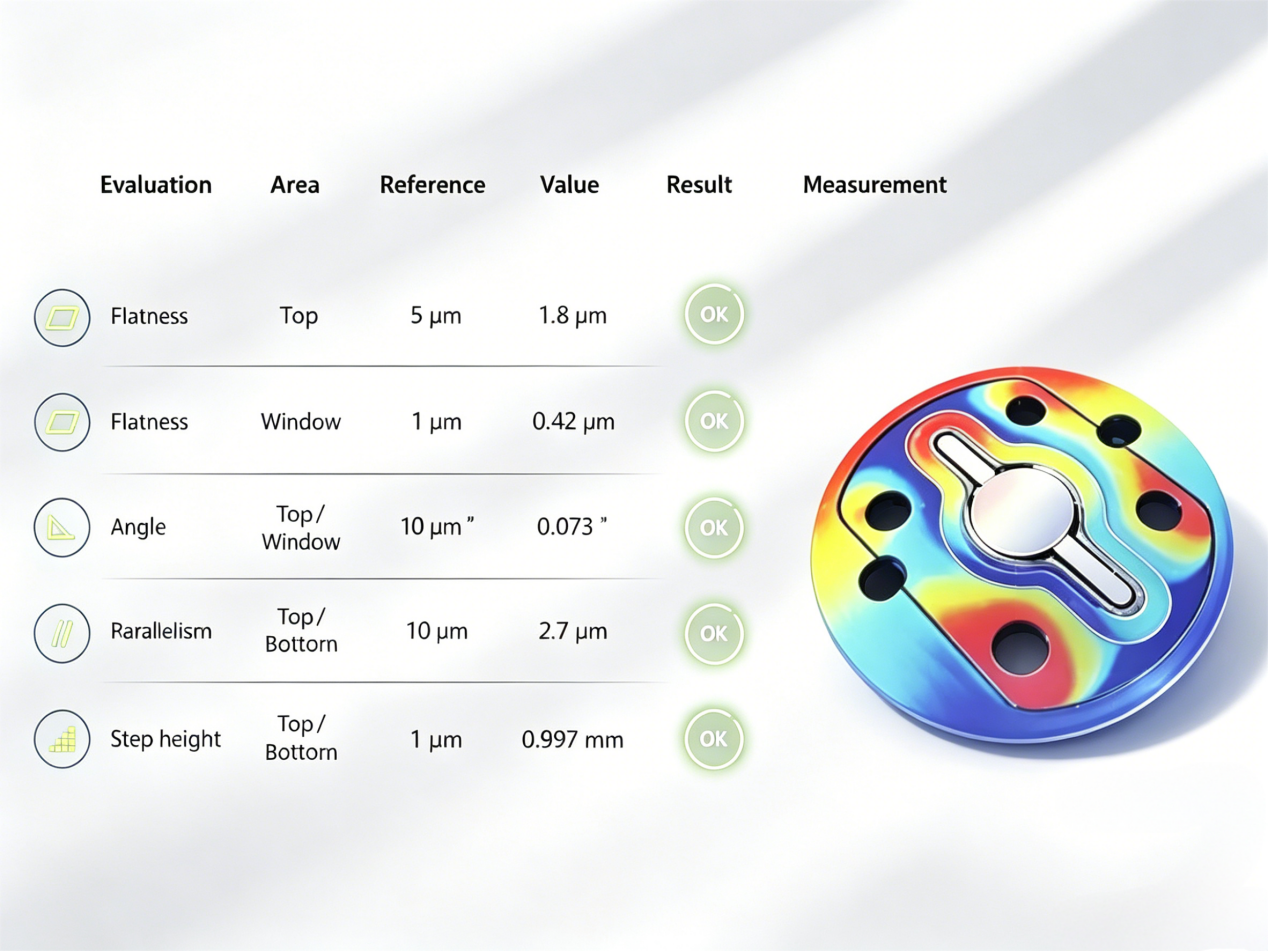

本次整改所用多功能面型干涉儀可一站式完成微納級平面度、深孔臺階、陡峭錐面角度及3D輪廓（3D Profile）全維度檢測，適配硬密封精密零部件量產檢測場景，核心技術革新如下：
一鍵自動掃描功能：解決傳統光學測量深度不足、視野受限的行業痛點，兼容平面度、臺階高度、多面平行度、錐孔等多維度檢測，單幅標準掃描視野可達25mm，可完成微納級形變實測，典型實測數據：噴油器密封端面平面度變形0.35μm、顱骨植入物平面度8.32μm。
多臺階平行度檢測能力：突破傳統設備僅可檢測單一平面的局限，支持70mm量程臺階一體化測量，測量再現性精度可達5nm，滿足批量零件高精度平行度（Parallelism）質控要求。
自動化批量測量模式：標準單幅視野23×18mm，最大支持200mm超大視野全自動跑點測量，大幅提升量產抽檢效率，同時可提供非標定制檢測方案，適配多樣化生產場景。
復合型精密檢測功能：兼具深錐孔角度精準測量、上下平面平行度同步檢測能力，采用專屬光路設計，可同步完成透明/非透明工件厚度與上下平面平行度檢測，精簡檢測工序、提升量產檢測效率。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
