一、白光干涉測量優選黑白CMOS的核心技術邏輯
工業級白光干涉儀普遍標配黑白CMOS。彩色CMOS的硬件結構與去馬賽克插值算法會產生固有測量誤差，破壞干涉條紋精度，無法滿足納米級精密測量需求；黑白CMOS無色彩插值損耗，綜合測量性能全面領先，是干涉測量的標準選型，核心差異如下。
1、1 光利用率與信噪比：黑白CMOS性能顯著更強
黑白CMOS無拜耳濾色片，單像素可接收全部可見光光譜，光利用率接近100%，量子效率高、信噪比優異，弱光環境下可穩定采集完整干涉條紋。彩色CMOS搭載RGB拜耳陣列，單像素僅透過1/3光譜，2/3光子被濾除，有效信號大幅衰減、噪聲抬升，直接降低干涉條紋對比度，易被噪聲淹沒，不適用精密干涉測量場景。
1、2 空間分辨率：去馬賽克插值引發精度損耗
黑白CMOS直接輸出原始灰度數據，無需插值運算，空間分辨率無損失，可精準識別納米級干涉條紋形貌與邊界細節。彩色CMOS原始像素僅采集單色通道信息，必須通過去馬賽克算法插值補全色彩，屬于有損重建計算，易造成條紋邊緣模糊、產生彩色摩爾紋偽影，直接干擾干涉條紋位置、形貌的精準判定，形成固有測量誤差。
1、3 測量原理適配：色彩插值扭曲光強原始信息
白光干涉測量核心依托光強隨光程差的變化規律，通過光強極值與相位運算求解樣品表面高度，僅需純灰度光強數據，色彩信息無測量價值且存在干擾。彩色CMOS的色彩分離與插值運算會篡改原始光強分布，引發相位偏移、高度計算偏差；黑白CMOS輸出光強線性度優異、無算法畸變，完全適配納米級精密測量原理。
1、4 數據處理：彩色插值衍生次生誤差
黑白圖像數據量小、運算邏輯簡單、實時性強，適配高速掃描與動態測量，無額外算法誤差。彩色圖像需額外完成插值運算、色彩校正等流程，算力消耗大、延遲高，且迭代運算易產生次生誤差，持續降低測量重復性與穩定性。
二、激光共聚焦搭載彩色CMOS的應用邏輯與局限性
激光共聚焦顯微鏡搭載彩色CMOS，核心用途為優化可視化成像，而非白光干涉精密測量。設備可融合激光高清黑白細節圖像與真彩色CCD圖像，在保留微觀高分辨率的基礎上，實現樣品真彩色目視觀察。
該設備搭載的白光干涉模組僅為輔助配件，無自動調平平臺，操作便捷性、測量精度與穩定性均無法對標專業工業級白光干涉儀。在產業精細化分工的工業精密檢測領域，多功能復合設備雖可滿足招標參數要求，但高精度、高穩定性的工業化檢測適配性存在明顯短板。
三、大視野3D白光干涉儀核心技術革新（工業級/半導體適配）
大視野3D白光干涉儀突破傳統設備技術瓶頸，可實現納米級全場景非接觸式精密測量，適配半導體、精密光學、精密機械加工等嚴苛檢測場景。本文全部技術參數、性能指標均源自原廠公開資料及政府采購公示文件，真實可溯源、無虛構內容。
3、1 大視野兼容高精度，提升整體檢測效率

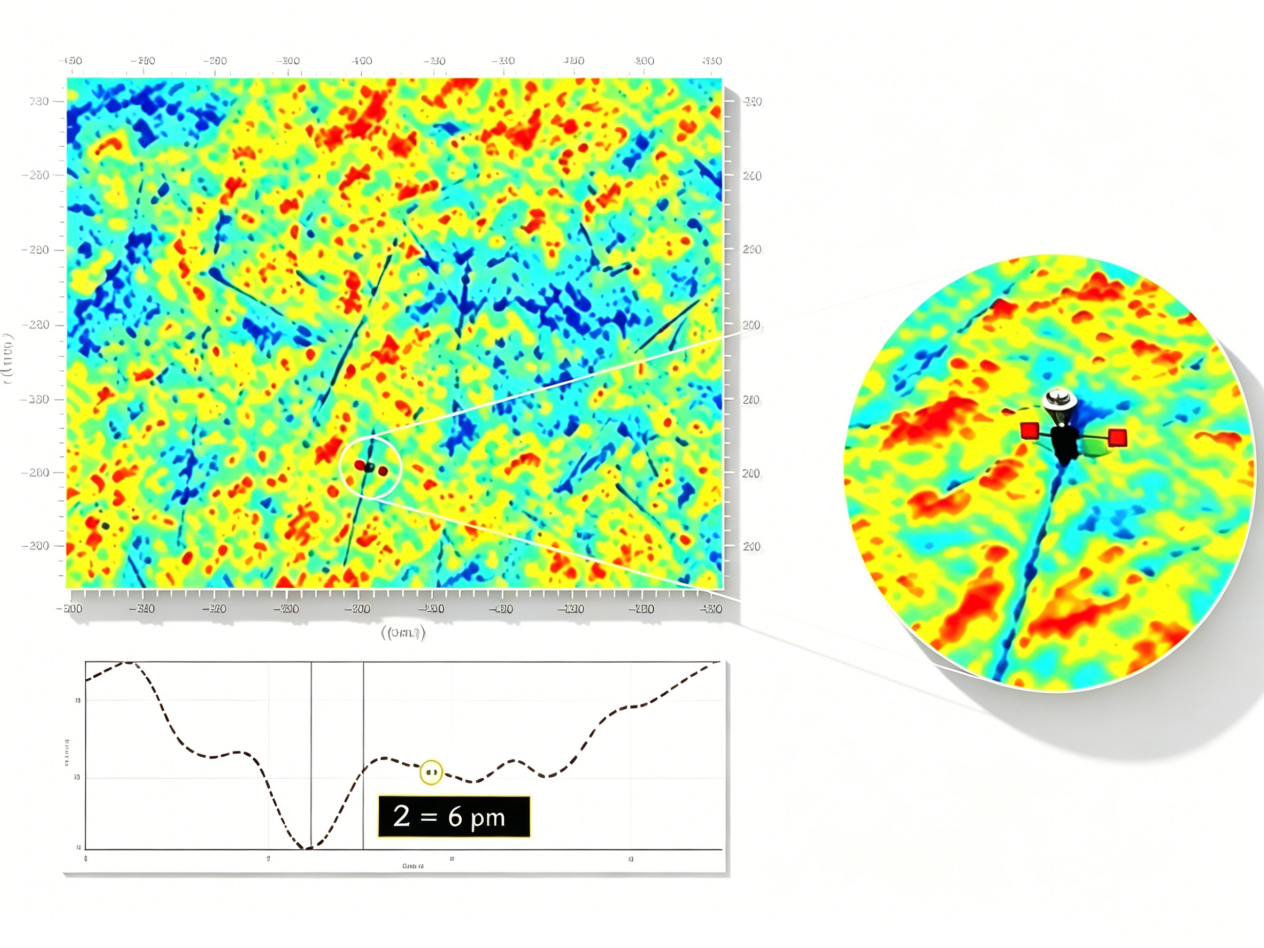

設備搭載0.6倍輕量化專用鏡頭，擁有15.5mm超大單幅視野，搭配兼容4組物鏡的轉塔結構，無需切換設備即可完成大視野全域觀測與高精度單點測量，適配復雜多樣品檢測。實測可精準檢測14mm樣品端面平面度，表面粗糙度測量精度可達0.006nm（6pm），滿足半導體芯片、超精密部件的納米級形貌表征需求。
3、2 80°高角度傾斜測量，打破平面測量局限
突破傳統白光干涉儀僅可檢測平面樣品的行業局限，搭載高角度測量技術，可精準完成80°陡峭斜面、錐面、異形曲面的形貌測量。單設備可覆蓋平面、異形面全場景檢測，無需配套專用儀器，拓寬工業檢測適配范圍，適配半導體封裝、異形精密部件加工檢測場景。
3、3 真彩色3D成像，豐富檢測維度且保障精度
設備創新性保留黑白CMOS高精度干涉條紋解析能力，規避去馬賽克插值誤差，同時實現RGB三原色真彩色3D成像。在保障納米級測量精度的前提下，清晰呈現樣品表面形貌、色彩缺陷細節，解決傳統設備圖像維度單一的問題，讓微觀缺陷分析更直觀、數據參考性更強，適配半導體精細化檢測場景。
四、產品定位
設備主打一站式光學3D精密測量解決方案，依托多項核心技術革新，為工業精密檢測、半導體形貌表征提供標準化、高精度技術支撐，助力各行業工藝優化與品質升級。
