一、ZYGO廣角物鏡與變焦管適配特性對比

信息來源：ZYGO官方配件手冊、NewView 9000、Nexview NX2、ZeGage Pro機型配置及適配規范

1，1 核心部件定義

ZYGO 0，5×老款廣角物鏡無標準化安裝結構，僅支持單機獨立使用，無法適配4位物鏡轉臺，不支持與1×及以上標準物鏡切換共用。

ZYGO 0，5×新款變焦管為標準化光路配件，搭載獨立變焦轉臺，與物鏡轉臺無機械干涉，可適配主流機型，支持全系標準物鏡自由組合、一鍵倍率切換。

1，2 官方適配規則

原廠規范明確，0，5×廣角物鏡無法兼容4位轉臺及1×~100×標準物鏡，無多鏡頭切換能力；標準化變焦管可實現多機型兼容、倍率自由切換。

1，3 0，5×廣角物鏡適配受限核心原因

信息來源：ZYGO物鏡機械接口、光學參數官方技術手冊

機械接口不兼容：原廠標準物鏡統一采用RMS螺紋、M25燕尾接口，適配4位轉臺；0，5×廣角物鏡無標準化掛載結構，無法集成轉臺裝配。

齊焦參數不匹配：標準物鏡統一齊焦設計，切換無需對焦；該廣角物鏡齊焦距離284mm，參數偏差大，強行裝配易引發光路偏移、鏡頭碰撞、對焦失效等故障。

光學結構不匹配：該物鏡標定NA=0，015、最大視場35mm，光路、成像、承重參數與標準物鏡差異超標，超出轉臺兼容閾值。

1，4 變焦管全域兼容原理

信息來源：ZYGO NewView 9000、Nexview NX2官方配置說明書

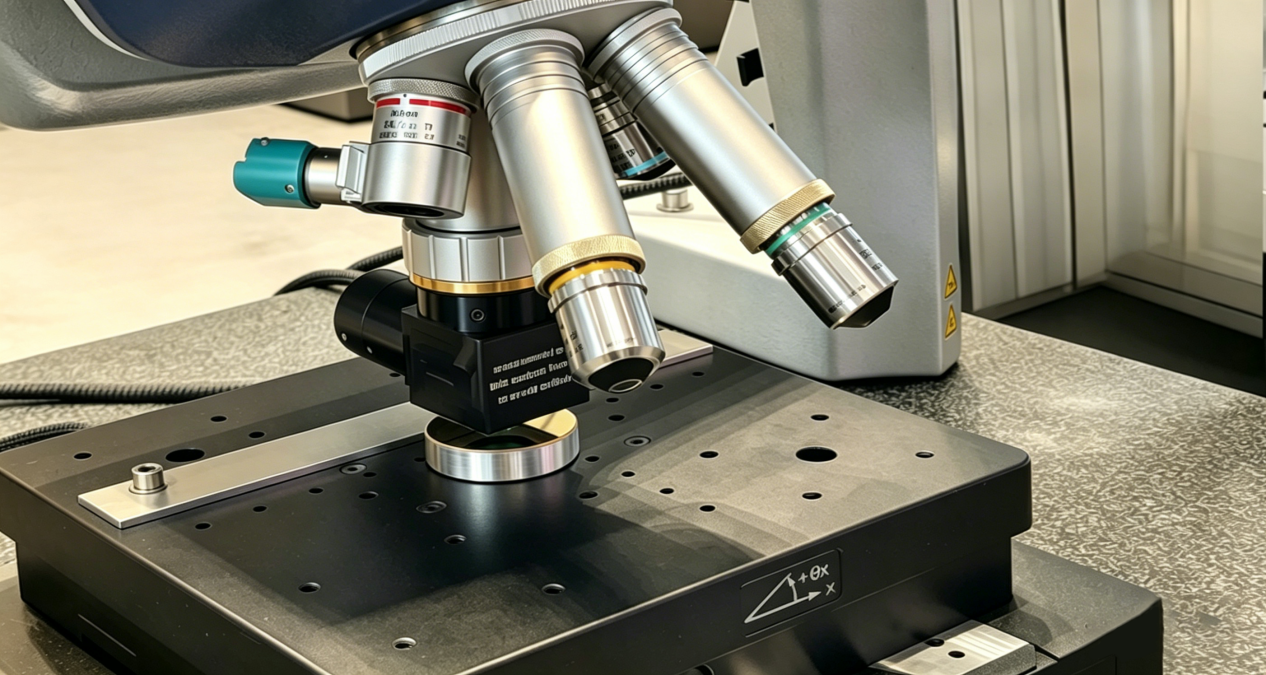

設備采用雙獨立轉臺架構，下位4位轉臺搭載1×~100×標準物鏡，上位獨立轉臺搭載變焦管，光路串聯、機械無干涉。原廠認證支持0，5×/1，0×/2，0×三檔變焦管預裝適配，可與全規格物鏡自由切換，為官方合規標準配置。

1，5 ZYGO主流機型適配配置

信息來源：ZYGO全系列機型官方參數手冊

ZeGage Pro：手動4位轉臺，適配1×~100×物鏡，可選購0，5×變焦管拓展倍率。

NewView 9000：可選編碼電動轉臺，全兼容1×~100×物鏡，標配1，0×變焦管，支持多檔電動變焦切換。

Nexview NX2：全自動編碼4位轉臺，全系物鏡兼容，出廠標配三檔變焦管，支持無感全自動倍率切換。

二、WLI 1000系列與ZYGO主流機型參數對標

溯源說明：WLI 1000參數源自官方白皮書及公開招標參數；ZYGO機型參數源自原廠手冊、官方公示及政府采購文件，全部數據可公開溯源。

三、大視場白光干涉儀核心技術優勢

信息來源：設備官方技術白皮書、工業精密測量公開招標技術參數

大視場3D白光干涉儀補齊傳統設備視場狹小、低倍倍率缺失的短板，兼具大視野觀測與納米級精度，可一站式完成形貌表征、尺寸檢測、微觀缺陷分析，適配半導體、精密光學、超精密加工的工業質控與科研測量需求。

3，1 大視場+高精度一體化測量

搭載專屬0，6×大視場物鏡，打破行業1×倍率起步局限，原廠標定最大視場15，5mm。依托一體化電動轉臺，可實現宏觀大視場觀測與微觀納米測量無縫切換，無需更換鏡頭設備，有效提升批量檢測效率與數據一致性。

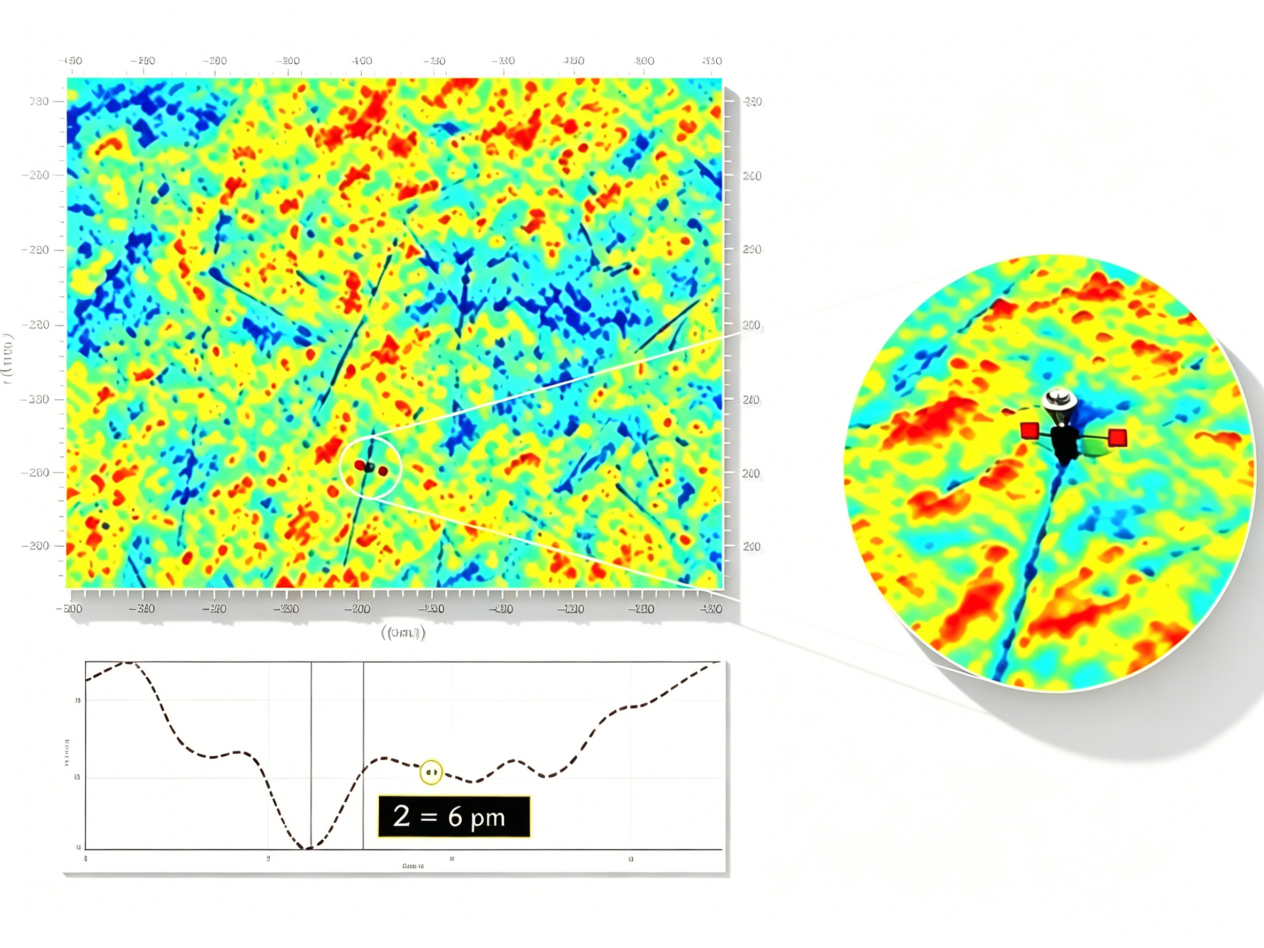

設備可穩定完成14mm端面平面度精準檢測，同時具備0，006nm超高粗糙度檢測能力，可精準檢測Ra、Rz等核心指標，滿足超精密器件納米級嚴苛測量標準。

3，2 工業核心應用價值

光學鏡頭PV/RMS參數不達標會導致光路偏移，焦距、分辨率、視場全部失效，鏡頭性能報廢。

半導體CMP工藝中，研磨碟盤顆粒共面度、出露高度一致性，直接決定晶圓良率與耗材使用壽命。

工件平面度偏差會造成裝配縫隙，引發燃油滲漏、積碳銹蝕等問題，極端場景存在高壓噴射安全隱患。大視場高精度檢測可從源頭把控工件精度，規避量產質量與安全風險。

四、結語

新啟航半導體可提供一體化光學3D精密測量解決方案，依托成熟的大視場核心光學技術，適配半導體形貌表征、超精密加工質檢、科研精密測量等核心場景，助力行業產品質量升級與技術迭代。
