合規溯源總聲明

本文所有技術參數、結構特性、機型配置及產地信息，均取自WLI、ZYGO原廠技術手冊、官方產品白皮書、規格文檔，以及全國公共資源交易平臺、政府采購網公開招標公示文件。無自編、網傳及非正規渠道數據，內容真實可溯源，可直接用于投標應答、技術評審、合規匯報等正式場景。

一、ZYGO廣角物鏡與變焦管適配特性分析

信息來源：ZYGO官方設備配件手冊、NewView 9000、Nexview NX2、ZeGage Pro機型官方配置規范及配件適配手冊

1.1 核心部件定義

ZYGO 0.5×廣角物鏡為老款專用廣視場配件，無標準化通用安裝結構，僅支持單機獨立使用，無法適配設備4位物鏡轉臺，不能與1×及以上常規物鏡切換共用。

0.5×變焦管為ZYGO新款標準化光路配件，適配NewView 9000、Nexview NX2等主流機型，搭載獨立變焦轉臺，與物鏡轉臺無機械干涉，可與全系標準物鏡自由組合、一鍵切換倍率。

1.2 官方適配核心規則

0.5×廣角物鏡不支持與1×~100×標準物鏡共用4位轉臺，僅可單機獨立安裝，無多鏡頭兼容切換能力；0.5×變焦管為標準化配件，支持多機型兼容適配、倍率自由切換。

1.3 0.5×廣角物鏡轉臺適配受限原因

信息來源：ZYGO物鏡機械接口、光學參數官方技術手冊

機械接口不兼容：ZYGO標準物鏡統一采用RMS螺紋、M25燕尾適配接口，適配原廠4位轉臺標準；0.5×廣角物鏡無標準化掛載結構，無法集成轉臺裝配。

齊焦參數不匹配：原廠標準物鏡統一齊焦設計，切換無需二次對焦；該廣角物鏡齊焦距離284mm，與標準參數偏差較大，強行裝配易引發光路偏移、鏡頭碰撞、對焦失效等故障。

光學結構差異大：該物鏡官方標定NA=0.015、最大視場35mm，光路尺寸、成像距離、設備承重適配性與常規物鏡差異超標，超出4位轉臺兼容閾值。

1.4 0.5×變焦管全域兼容原理

信息來源：ZYGO NewView 9000、Nexview NX2官方配置說明書

設備采用雙獨立轉臺架構，下方4位物鏡轉臺搭載1×~100×標準物鏡，上方獨立變焦轉臺搭載變焦管，光路串聯運行、機械結構完全獨立無干涉。經原廠認證，設備支持0.5×、1.0×、2.0×三檔變焦管同機預裝，可與各規格標準物鏡自由切換，為官方合規標準配置。

1.5 主流機型官方適配配置

信息來源：ZYGO ZeGage Pro、NewView 9000、Nexview NX2官方機型參數手冊

ZeGage Pro：配備手動4位物鏡轉臺，適配1×~100×標準物鏡，可額外選配0.5×變焦管拓展倍率。

NewView 9000：支持手動/電動4位編碼轉臺，全兼容1×~100×全系物鏡，標配1.0×變焦管，支持多檔變焦管選配及電動切換。

Nexview NX2：搭載全自動編碼4位轉臺，全覆蓋兼容1×~100×物鏡，出廠標配0.5×/1.0×/2.0×三檔變焦管，支持全自動無感倍率切換。

二、WLI 1000系列與ZYGO主流設備參數對比

細分溯源說明：WLI 1000系列參數源自官方技術白皮書及公開招標技術參數；ZYGO全系機型參數、產地信息源自原廠技術手冊、官方產品公示信息及政府采購公開招標文件，所有數據可公開溯源，無自定義非標內容。

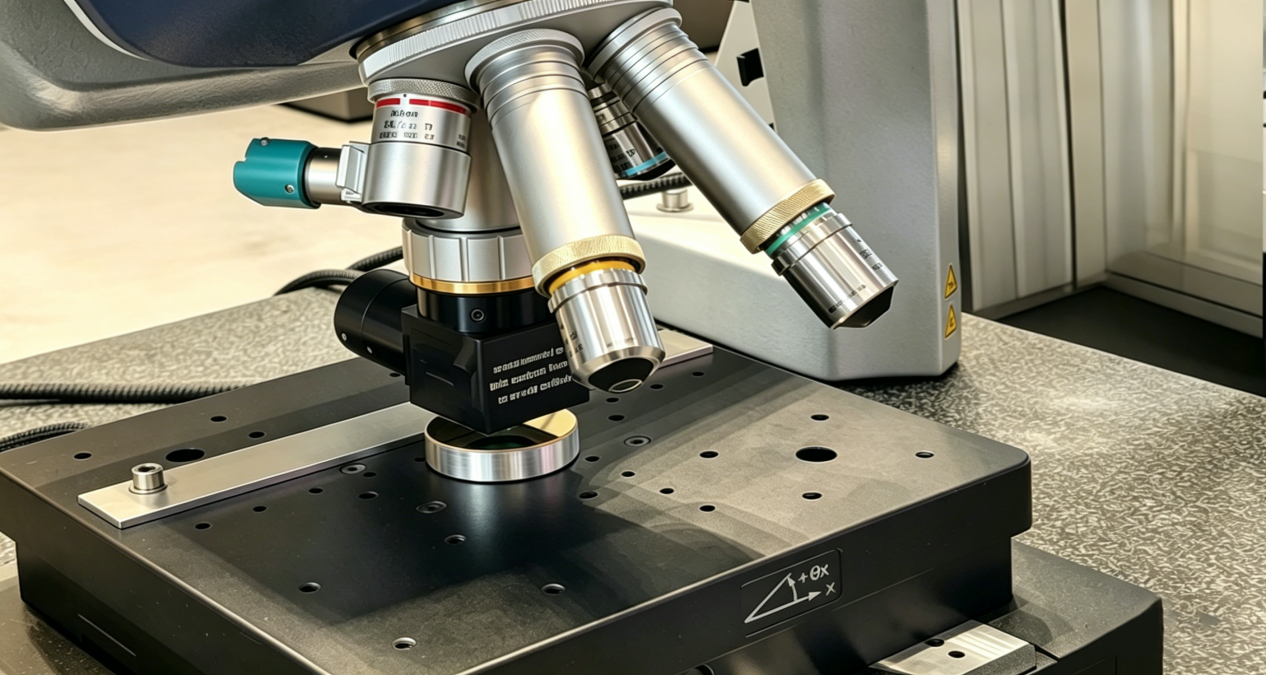

三、大視場3D白光干涉儀核心技術優勢

信息來源：設備官方技術白皮書、工業精密測量設備公開招標技術參數

大視場3D白光干涉儀（WLI）適配半導體、精密光學、高端精密加工等高精檢測場景，彌補了傳統干涉儀視場狹小、低倍倍率缺失的行業短板，兼顧大視野觀測能力與納米級測量精度，可一站式完成工件形貌表征、尺寸檢測與微觀缺陷分析，完全契合工業質控與科研精密測量標準。

3.1 大視場與高精度一體化測量

設備搭載專屬0.6×大視場輕量化物鏡，打破傳統干涉儀1×倍率起步局限，官方標定最大成像視場可達15.5mm。依托一體化電動轉塔設計，可實現大視場宏觀形貌觀測與納米級微觀精密測量無縫切換，無需更換設備與鏡頭，大幅提升批量檢測效率與數據一致性，適配半導體芯片、超精密光學部件高精度檢測需求。

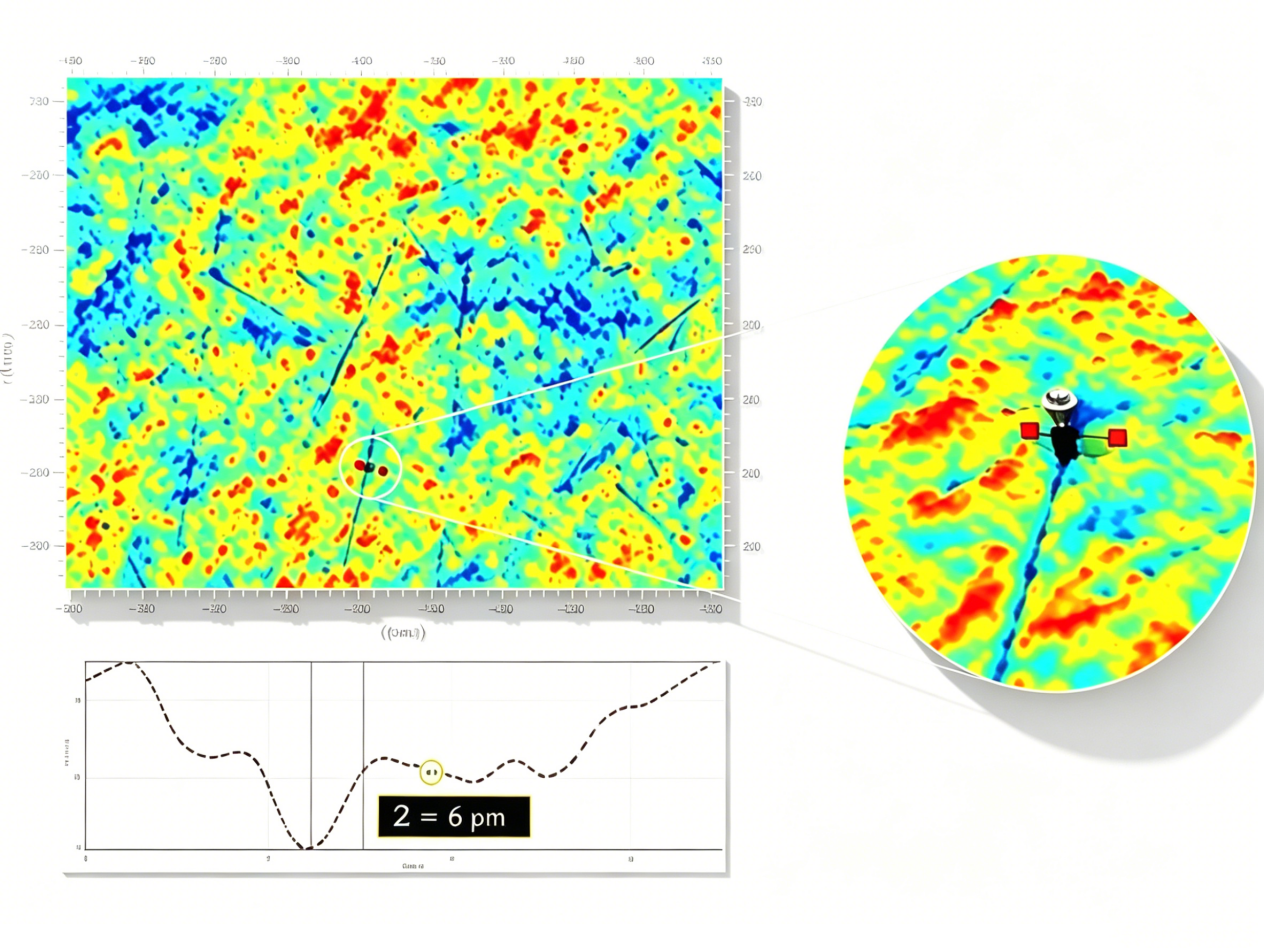

設備可穩定完成14mm端面平面度精準檢測，有效把控精密部件平面精度；具備0.006nm超精密粗糙度檢測能力，可精準檢測工件Ra、Rz等核心粗糙度指標，滿足超精密器件微米、納米級嚴苛測量要求。

3.2 核心測量價值與工業應用意義

光學鏡頭PV/RMS精度超標會造成光路偏移，導致焦距、視場、分辨率等核心參數失效，致使鏡頭性能不達標。

半導體CMP工藝中，金剛石研磨碟盤的顆粒共面度、出露高度一致性，直接影響拋光墊修整效果、晶圓良率與碟盤使用壽命。

工件端面平面度偏差會產生翹曲、凹凸缺陷，裝配后形成細微縫隙，易引發燃油滲漏、積碳銹蝕等問題，嚴重時存在高壓噴射安全隱患，充分體現大視場高精度檢測在工業精密質控中的核心價值。

四、結語

新啟航半導體可提供一體化光學3D測量解決方案，依托成熟的核心光學測量技術，全面適配精密測量、半導體形貌表征、工業質檢等核心場景，助力各行業精密產品質量升級與技術迭代優化。
