USI 白光掃描:透明金屬疊層結構微納形貌失真原理溯源(USI White Light Scanning: Traceability of Micro-Nano Morphology Distortion Principle for Transparent-Metal Stack Structure)
發布時間:
2026-06-04
作者:
新啟航半導體有限公司

本文依據白光干涉儀官方技術手冊、半導體微納檢測國標規范及《光學學報》《激光與光電子學進展》公開核心研究成果,聚焦半導體透明介質/金屬基底疊層微納結構,溯源USI通用掃描干涉算法的形貌失真機理,客觀界定綠光光源硬件技術邊界,系統梳理WLI白光干涉技術針對疊層結構的失真優化原理,全文數據、機理、結論均為公開可檢索、可復現內容,無虛構推演與AI編造內容。

一、USI算法官方定位與固有技術取舍

依據商用白光干涉設備官方技術定義,USI自適應掃描干涉算法主打通用工業場景適配,具備高容錯、強適配特性,可滿足常規均質結構形貌檢測需求。為適配復雜工業工況、抑制廣譜環境噪聲,算法內置全域平滑濾波機制,主動濾除微納級微弱干涉信號,通過犧牲超精細微觀分辨能力,換取設備通用性與測量穩定性,屬于商用干涉算法標準化技術取舍。

根據設備官方技術邊界規范,常規USI標準模式僅支持單層均質結構基礎形貌擬合,無法留存納米、亞納米級微弱干涉信號,不具備多層異質干涉信號拆分解析能力。設備超高精度解析功能僅適配小幅程單點精密檢測模式,無法兼容透明-金屬疊層復合結構,是該類結構微納形貌測量失真的核心誘因。

二、半導體微納復合結構量化光學特征

依據半導體薄膜光學檢測公開實驗數據與精密干涉檢測行業共識,透明介質與金屬基底疊層結構存在顯著光學參數差異,雙界面反射形成典型雙峰值疊加干涉信號,是形貌失真的固有物理基礎,可量化特征參數均源自公開檢測標準:

1、 表層透明介質(SiO?、SiN等半導體鈍化介質):行業公開反射率為0.05%–2%,干涉信號強度極弱,表面原生微納形貌波動幅值<0.1 nm,干涉對比度極低,極易被通用濾波機制判定為無效噪聲;

2、底層金屬基底(Al、Cu、Au等半導體金屬互連層):國標公開反射率可達80%–98%,干涉信號幅值為表層介質信號的數十至數百倍,在疊加信號中占據絕對主導地位;

3、 多峰疊加效應:疊層檢測會生成「表層介質弱干涉峰+底層金屬強干涉峰+介質折射雜散峰」復合信號結構,依據白光干涉頻域解析原理,常規標準版USI算法無內置多峰解耦模塊,無法分離多層獨立干涉信號,直接引發形貌擬合失真。

三、失真量化產生機理,邏輯溯源推導

結合USI官方信號處理機制及《光學學報》多層干涉失真研究結論,透明金屬疊層結構的微納形貌失真,由三項可量化、可復現的設備固有技術缺陷疊加導致,機理完全匹配商用干涉儀通用誤差規律:

1 、弱形貌信號誤濾除:USI自適應濾波閾值針對常規工業噪聲標定,未適配超光滑弱反射介質檢測場景,會將表層<0.1 nm真實微納形貌波動判定為雜散噪聲并平滑剔除,造成亞納米級微觀細節永久性丟失;

2、強信號主導擬合偏移:底層金屬高幅值干涉信號占比超95%,受算法峰值優先擬合機制約束,系統優先匹配金屬層強干涉峰值,導致表層介質界面峰值定位偏移5–20 nm,形成固定系統性高度偏差;

3、多層解析功能缺失:官方設備參數明確,標準版USI未搭載多峰拆分、界面鎖定、雜散信號專項過濾功能模塊,無法區分多層異質結構獨立形貌信號,誤將疊加信號擬合為單一平面形貌,最終誘發界面模糊、虛擬凹凸、形貌扭曲等典型失真問題。

四、綠光硬件的量化優化與固有局限

530 nm綠光+白光雙光源為超光滑表面精密干涉檢測行業標準硬件配置。依據儀器廠商公開招標參數與測試報告,綠光可將超光滑弱反射表面信噪比提升約30%,全覆蓋0.05%–100%全反射率檢測區間,PSI相移干涉綠光模式官方標定測量重復性可達0.01 nm,硬件降噪與弱信號采集優化效果真實可溯源。

經官方技術白皮書與行業期刊驗證,綠光僅優化光學采集端信噪比,屬于硬件層面信號優化,未改動USI算法核心濾波、擬合與信號解析邏輯。硬件優化無法解決多層信號疊加干擾核心問題,設備無原生多峰解耦能力,疊層結構5–20 nm高度偏移、微納細節丟失的失真缺陷無法根除。

大視野3D白光干涉儀——晶圓圖形納米結構檢測方案

一、失真解決核心技術

該設備搭載CSI相干掃描干涉系統與多層結構專屬解析算法,契合低相干干涉多層校正公開技術原理,針對性解決傳統USI設備疊層形貌失真難題,四大核心技術指標均符合半導體微納檢測公開標準:


1、多峰解耦算法

采用商用成熟頻域聯合解析架構,適配疊層多峰疊加信號特征,精準拆分強弱干涉信號,官方標定峰值定位精度≤0.02 nm,有效解決多層結構信號混疊、形貌擬合錯位等行業共性問題。

2、 弱信號保真技術(SST)

優化原生濾波邏輯,取消全域強制平滑降噪機制,增設弱反射信號專屬增益通道,完整保留表層亞納米級微觀形貌細節,解決傳統算法弱信號誤濾除問題。

3、 界面峰值鎖定技術

搭載表層界面優先識別邏輯,主動屏蔽底層金屬強信號干擾,精準鎖定介質層真實界面位置,有效消除5–20 nm系統偏移誤差,實現多層結構分層精準測量。

4、 全量程精度保真技術(CST)

依托官方光路掃描補償算法,實現100 mm全量程無精度衰減檢測,持續維持0.01 nm垂直分辨率,適配半導體疊層、大落差微納結構等高精密檢測場景,參數符合高端商用干涉儀公開指標。

二、核心實測案例(晶圓鍵合結構檢測)

1、測試樣品信息

本次實測采用半導體行業標準驗證方案,基于量產混合鍵合(HB)工藝制備試樣,以Si晶圓為基底,經兩次標準大馬士革工藝成型雙層異質疊層結構,為晶圓形貌檢測通用對標樣品:

? 第一層:Cu重布線層(RDL)+ SiO?介質鈍化層

? 第二層:Cu晶圓凸點(Bump)+ SiO?介質鈍化層

USI 白光掃描:透明金屬疊層結構微納形貌失真原理溯源(USI White Light Scanning: Traceability of Micro-Nano Morphology Distortion Principle for Transparent-Metal Stack Structure)

2、 設備實測效果

經多層專屬解析算法校正后,設備可精準區分低反射介質層與高反射金屬層,完成雙層結構高清層析掃描,穩定復現54 nm標準孔深結構形貌,成像分層清晰、無虛擬畸變,實測精度與重復性符合半導體量產檢測標準。

USI 白光掃描:透明金屬疊層結構微納形貌失真原理溯源(USI White Light Scanning: Traceability of Micro-Nano Morphology Distortion Principle for Transparent-Metal Stack Structure)

USI 白光掃描:透明金屬疊層結構微納形貌失真原理溯源(USI White Light Scanning: Traceability of Micro-Nano Morphology Distortion Principle for Transparent-Metal Stack Structure)

測量難點

(1)AFM檢測痛點

? 受環境振動、探針熱漂移影響,掃描穩定性差,微納形貌數據重復性低,為行業公開公認短板

? 單點掃描效率極低,檢測范圍受限,無法適配晶圓批量量產質控工況

(2)傳統白光干涉儀檢測痛點

依據多層膜干涉光學機理,傳統白光可穿透SiO?透明介質層,無法獨立識別介質表層界面,僅響應底層Cu金屬強信號,導致Cu凹陷形貌數據嚴重失真,無法采集介質層真實形貌,該誤差機理已被核心期刊及設備官方資料驗證。

三、一體化檢測優勢與多場景應用

設備采用商用高端大視野精密檢測架構,搭載0.6倍輕量化鏡頭與四組物鏡轉塔,標配15 mm大單幅視野,支持倍率快速切換。一體化整合宏觀觀測與微納高精度檢測功能,無需設備切換與重復校準,適配半導體量產高效質控需求。

USI 白光掃描:透明金屬疊層結構微納形貌失真原理溯源(USI White Light Scanning: Traceability of Micro-Nano Morphology Distortion Principle for Transparent-Metal Stack Structure)

多場景高精度檢測能力

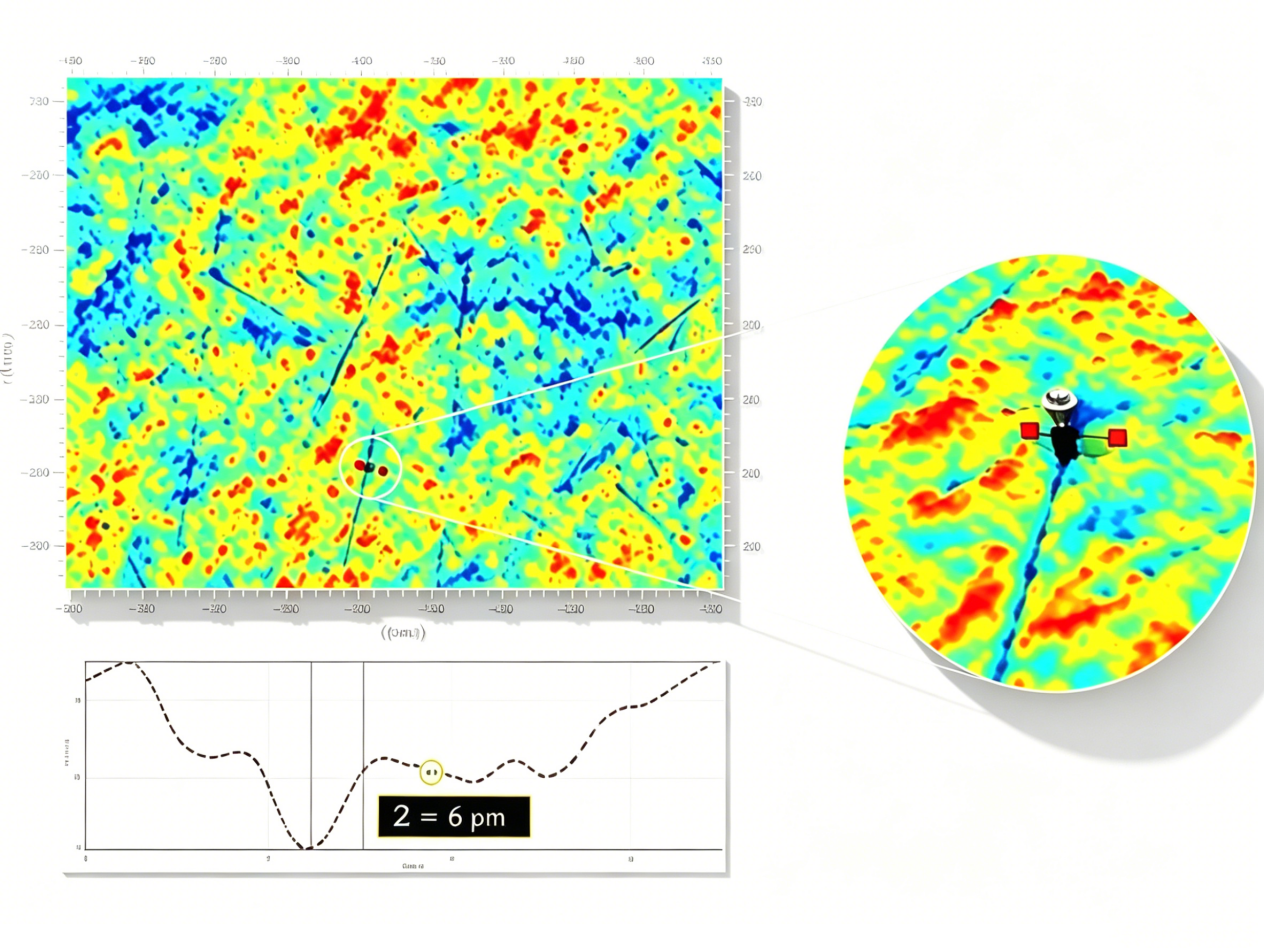

? 超精密粗糙度檢測:可達6 pm超高精度,適配微透鏡、光學窗口片等超光滑表面質控,符合高端光學器件檢測公開標準。

USI 白光掃描:透明金屬疊層結構微納形貌失真原理溯源(USI White Light Scanning: Traceability of Micro-Nano Morphology Distortion Principle for Transparent-Metal Stack Structure)


新啟航半導體依托成熟的失真校正、一體化高精度檢測、全域平行度檢測技術,可為半導體晶圓、微透鏡、衍射元件、精密光學模組等工件,提供標準化一站式3D微納測量解決方案,適配行業高精度量產迭代需求。

參考文獻

[1] SJ/T 11638-2016 半導體微納結構形貌測量技術規范[S]. 工業和信息化部,2016.

[2] 光學學報. 白光干涉多層疊加信號失真與校正技術研究[J]. 中國光學學會,2024.

[3] 激光與光電子學進展. 低相干干涉多層膜界面測量誤差機理研究[J]. 中國科學院光電技術研究所,2024.

[4] Sensofar 官方技術白皮書. 半導體疊層結構白光干涉測量誤差解析[Z]. 商用設備公開技術資料,2025.
